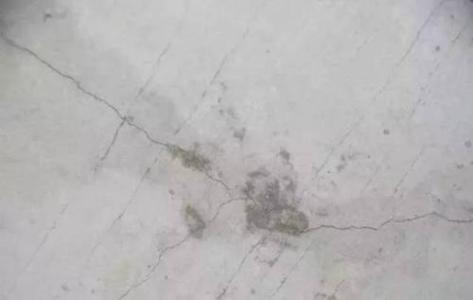

高溫突襲混凝土出現(xiàn)裂縫？陜西新新三園水泥制品總結(jié)五點(diǎn)，從這五點(diǎn)出發(fā)遏制混凝土裂縫發(fā)生

    1.溫度控制

    可通過提前采購水泥，增長(zhǎng)水泥儲(chǔ)存時(shí)間，降低水泥溫度、并對(duì)運(yùn)輸車采取隔熱和保溫等措施，有效降低混凝土的入模溫度，降低混凝土內(nèi)部溫升，縮小混凝土內(nèi)外溫差，以控制有害溫度裂縫產(chǎn)生。

    3.合理的構(gòu)造配筋

    可通過混凝土握裹力使鋼筋抵抗混凝土收縮應(yīng)力，如某底板大體積混凝土厚度2300mm，根據(jù)分段施工方案，水平方向分A、B、C三段施工，其中B段是A段與C段之間的填充層，其表面沒有受力鋼筋，為控制裂縫的產(chǎn)生，經(jīng)研究在B層表面設(shè)置了雙向雙層間距200mm直徑為12mm的螺紋鋼。通過澆筑完成后一定時(shí)期的觀察，此法有效抑制了混凝土裂縫的產(chǎn)生，達(dá)到了預(yù)想的結(jié)果。

    4.加強(qiáng)二次振搗

    掌握二次振搗恰當(dāng)時(shí)間的方法—般有以下兩種。
    （1）將運(yùn)轉(zhuǎn)著的振動(dòng)棒以其自身的重力逐漸插入混凝土中進(jìn)行振搗，如果混凝土仍可恢復(fù)塑性的程度使振動(dòng)棒小心拔出時(shí)混凝土仍能自行愈合，而不會(huì)在混凝土中留下孔穴，這樣就認(rèn)為該時(shí)所施加的二次振搗是適宜的。
    （2）為準(zhǔn)確地判定二次振搗的適宜時(shí)間，國外一般采用測(cè)定貫入阻力值的方法進(jìn)行判定。即當(dāng)標(biāo)準(zhǔn)貫入阻力值達(dá)到350N/cm2以前進(jìn)行二次振搗是有效的，不會(huì)損傷已成型的混凝土。根據(jù)有關(guān)試驗(yàn)結(jié)果，當(dāng)標(biāo)準(zhǔn)貫入阻力值為350N/cm2時(shí)，對(duì)應(yīng)的立方體試塊強(qiáng)度約為25N/cm2，對(duì)應(yīng)的壓痕儀強(qiáng)度值為27N/cm2。

    5.加強(qiáng)混凝土養(yǎng)護(hù)
    混凝土養(yǎng)護(hù)尤其是早期養(yǎng)護(hù)，主要的目的在于保持適宜的溫度、濕度，以達(dá)到兩方面的效果：一方面，使混凝土免受不利溫度、濕度變形的侵襲，防止有害的冷縮和干縮；另一方面，使水泥水化作用順利進(jìn)行，以期達(dá)到設(shè)計(jì)的強(qiáng)度和抗裂能力。適宜的溫濕條件是相互關(guān)聯(lián)的，混凝土的保溫措施也常常有保濕的效果。

    陜西新新三園水泥制品有限公司是一家專業(yè)從事水泥制品,排水管,綜合管廊,箱涵檢查井以及鋼筋混凝土預(yù)制品生產(chǎn)的現(xiàn)代化企業(yè),主要以陜西水泥制品廠家生產(chǎn),排水管批發(fā)銷售,綜合管廊和鋼筋混凝土預(yù)制品的定制生產(chǎn),服務(wù)咨詢熱線:029-83507404
